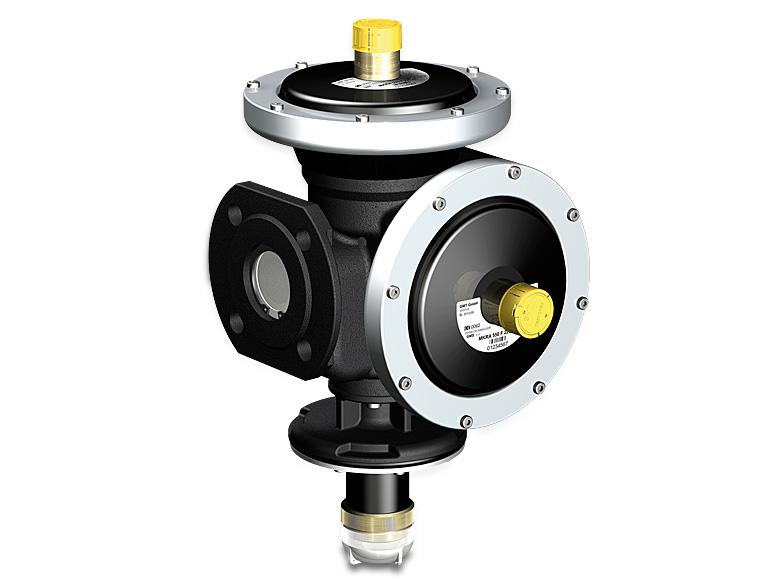

Mitteldruck-Kompakt-Regelgerät
MKR DN 40 / 50

Zweistufiges Gas-Druckregelgerät zur Montage in die Rohrleitung

Mitteldruck PN 1 / 5 MKR DN 40 / 50
Anschlußvarianten:


DN 40 / 50
  • Beidseitig Flanschanschluß
    Baulängen: 200 – 220 – 230 mm
  • Beidseitig Außengewinde
    Baulängen: 210 – 220 mm
nur DN 40
  • Eingangsseitig Flanschanschluß und ausgangsseitig Außengewinde
    Baulänge: 166 mm
Eingangsdruckbereich:
  • PN 1: pumin bis 1 bar
  • PN 5: pumin bis 5 bar

pumin = pds + 30 mbar
Ausgangsdruckbereich:
  • MKRA: 20 bis 100 mbar
  • MKRB: >100 bis 500 mbar
Genauigkeitsklasse:
  • MKRA: AC 10
  • MKRB: AC 5
Schließdruckgruppe: SG 20
Sicherheitsabsperrventil:
  • obere Auslösung 60 bis 800 mbar
  • untere Auslösung 6 bis 150 mbar
Optionale Ausstattung:
  • Gasmangelsicherung
  • Sicherheitsheitsabsperrventil obere und untere Auslösung
  • Sicherheitsabblaseventil
Zertifizierung:
  • DIN-DVGW Zertifizierung nach DIN 33822
  • Baumusterprüfung nach Druckgeräterichtlinie

gasdruckregelgeraet-mkr-dn40-50_01

Durchflussleistungen in Nm³/h Erdgas – PN 1*

Eingangsdruck
pu [mbar]

 Ausgangssolldruck  pds [mbar]
Zwischendruck  PZ [mbar]

pds [mbar]

23

30

50

100

150**

200**


PZ [mbar]

200

200

300

300

400

400
MKR DN 40 – ohne / mit GMS

pumin***



40 / 35

30 / 30

–  /  –

–  /  –

–  /  –

–  /  –

100



70 / 70

65 / 65

60 / 60

–  /  –

–  /  –

–  /  –

300



135 / 115

120 / 90

110 / 95

115 /  –

105 /  –

95 /  –

500



190 / 135

155 / 120

130 / 110

135 /  –

130 /  –

125 /  –

700



210 / 150

175 / 135

145 / 120

150 /  –

150 /  –

145 /  –

1000



225 / 170

190 / 140

155 / 130

160 /  –

170 /  –

165 /  –


MKR DN 50 – ohne / mit GMS

pumin***



45 / 40

40 / 35

–  /  –

–  /  –

–  /  –

–  /  –

100



80 / 75

70 / 70

65 / 65

–  /  –

–  /  –

–  /  –

300



145 / 120

140 / 100

125 / 100

130 /  –

110 /  –

100 /  –

500



200 / 140

165 / 125

150 / 115

150 /  –

140 /  –

130 /  –

700



225 / 155

185 / 145

155 / 125

160 /  –

165 /  –

160 /  –

1000



250 / 180

200 / 150

165 / 140

170 /  –

185 /  –

180 /  –

Durchflussleistungen in Nm³/h Erdgas – PN 5*

Eingangsdruck
pu [mbar]

Ausgangssolldruck pds [mbar]
Zwischendruck PZ [mbar]


pds [mbar]

23

30

50

100

150**

200**


PZ [mbar]

300

300

300

400

500

500
MKR DN 40 – ohne / mit GMS

pumin***



40 / 35

35 / 32

–  /  –

–  /  –

–  /  –

–  /  –

100



70 / 70

75 / 65

55 / 55

–  /  –

–  /  –

–  /  –

300



165 / 115

115 / 105

110 / 90

90 /  –

100 /  –

100 /  –

500



190 / 125

140 / 115

140 / 105

125 /  –

145 /  –

150 /  –

700



200 / 130

180 / 120

170 / 110

150 /  –

160 /  –

180 /  –

1000



220 / 140

210 / 125

190 / 120

175 /  –

180 /  –

210 /  –

1500



240 / 165

220 / 135

210 / 130

195 /  –

200 /  –

220 /  –

2000



290 / 175

240 / 165

220 / 160

215 /  –

210 /  –

260 /  –

3000



320 / 205

290 / 190

270 / 180

240 /  –

260 /  –

300 /  –

5000



410 / 210

360 / 205

340 / 200

330 /  –

320 /  –

345 /  –


MKR DN 50 – ohne / mit GMS

pumin***



40 / 38

40 / 35

–  /  –

–  /  –

–  /  –

–  /  –

100



90 / 80

80 / 75

65 / 60

–  /  –

–  /  –

–  /  –

300



175 / 125

125 / 115

120 / 100

100 /  –

110 /  –

110 /  –

500



200 / 135

150 / 125

150 / 115

135 /  –

155 /  –

160 /  –

700



215 / 140

190 / 130

180 / 120

150 /  –

170 /  –

190 /  –

1000



230 / 150

220 / 135

200 / 130

185 /  –

190 /  –

220 /  –

1500



250 / 175

230 / 165

215 / 155

205 /  –

210 /  –

230 /  –

2000



300 / 185

250 / 175

230 / 170

225 /  –

225 /  –

280 /  –

3000



330 / 215

300 / 200

275 / 190

250 /  –

275 /  –

325 /  –

5000



420 / 220

370 / 215

350 / 210

340 /  –

330 /  –

375 /  –


* Grundeinstellung: pu max= 0,5 bar (MOP 1) bzw. pu = 2,5 bar (MOP 5) und q = 20 m³/h Luft bzw.
** q = 50 m³/h Luft, Genauigkeitsklasse AC 10, Schließdruckgruppe SG 20
*** pumin = pds + 30 mbar
Änderungen und Irrtümer vorbehalten

Downloads

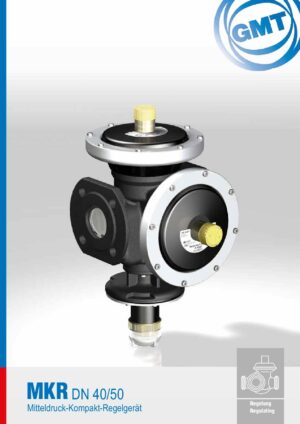

Prospekt MKR DN 40-50

(Dateigröße: 835 kB)

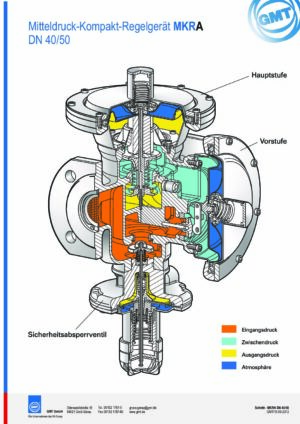

Schnittbild MKRA DN 40-50

(Dateigröße: 322 kB)

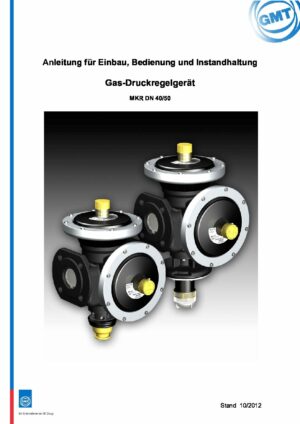

Handbuch MKR 40-50

(Dateigröße: 1 MB)

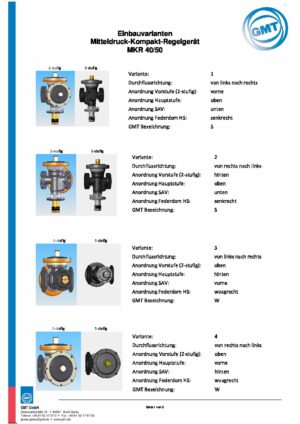

Einbaulagen MKR 40-50

(Dateigröße: 388 kB)

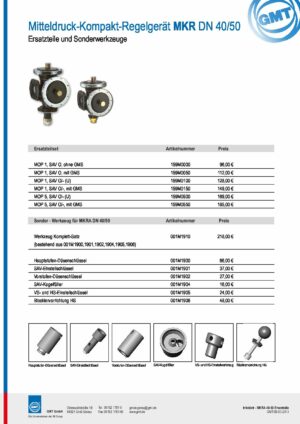

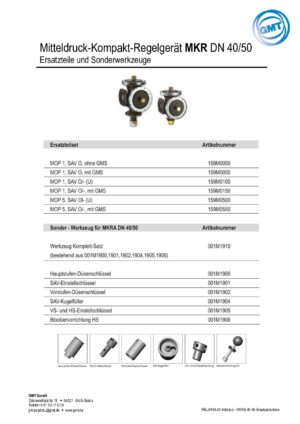

Infoblatt Einzel- und Sonderwerkzeuge
